瓷片电容简介及分类

　　瓷片电容(ceramiccapacitor)是一种用陶瓷材料作介质，在陶瓷表面涂覆一层金属薄膜，再经高温烧结后作为电极而成的电容器。通常用于高稳定振荡回路中，作为回路、旁路电容器及垫整电容器。

　　瓷片电容分高频瓷介和低频瓷介两种。具有小的正电容温度系数的电容器，用于高稳定振荡回路中，作为回路电容器及垫整电容器。低频瓷介电容器限于在工作频率较低的回路中作旁路或隔直流用，或对稳定性和损耗要求不高的场合〈包括高频在内〉。这种电容器不宜使用在脉冲电路中，因为它们易于被脉冲电压击穿。

　　按瓷介电容电介质又分：

　　1.类电介质(NP0,C0G)；

　　2.类电介质(X7R,2X1)；

　　3.类电介质(Y5V,2F4)瓷介电容器EIARS-198。

　　1.MLCC(1类)—微型化，高频化，超低损耗，低ESR，高稳定，高耐压，高绝缘，高可靠，无极性，低容值，低成本，耐高温，主要应用于高频电路中。

　　2.MLCC(2类)—微型化，高比容，中高压，无极性，高可靠，耐高温，低ESR，低成本，主要应用于中,低频电路中作隔直，耦合，旁路和滤波等电容器使用。

　　高压

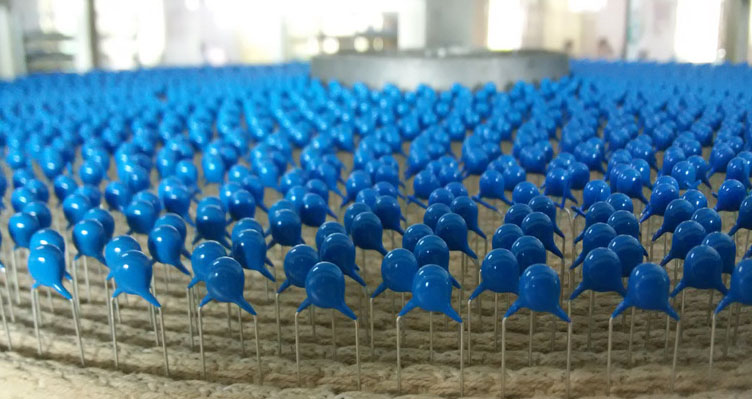

　　高压瓷片电容就是以陶瓷材料为介质的圆板电容器，在“瓷片”电容器中一般DC50v以下叫低压，DC100V~500V为中高压，DC1000v~6000v和为高压，安规Y电容也是属于高压，DC6000v以上为超高压。

　　高压瓷片电容作用具有耐磨直流高压的特点，适用于高压旁路和耦合电路中，其中的低耗损高压圆片具有较低的介质损耗，特别适合在电视接收机和扫描等电路中使用。
